Cisco Packet Tracer

Cisco Packet Tracer es un programa educativo de Cisco Systems que facilita la simulación y el aprendizaje de redes informáticas. Permite a los usuarios crear y experimentar con conexiones de red entre dispositivos, como routers, conmutadores, computadoras y servidores, en un entorno virtual. Es ideal para estudiantes y profesionales que desean desarrollar habilidades en telecomunicaciones y administración de redes.

Su interfaz intuitiva permite construir topologías de red arrastrando y soltando dispositivos sin necesidad de hardware físico. Además, los dispositivos se pueden configurar mediante línea de comandos y gráficas, lo que facilita el aprendizaje práctico.

Cisco Packet Tracer también funciona como un entorno educativo interactivo que permite realizar simulaciones de conectividad y analizar el flujo de datos. Es un recurso muy valioso para quienes se están preparando para obtener la certificación CCNA (Cisco Certified Network Associate). Aunque el programa es gratuito, es necesario registrarse en la plataforma de Cisco para acceder a los módulos y laboratorios preconfigurados para practicar en situaciones reales.

Como usar Cisco Packet Tracer #

Cisco Packet Tracer, que exige de unos 2 a 4 GB de memoria RAM y unos 2 GB de espacio en disco duro. Existen varias maneras de hacer con contenedores Distrobox.

Instalación recomendadoa#

La forma recomendada requiere de instalar un paquete de Debian para usar. Ese paquete se consigue desde la página web de Netacad (Networking Academy) previo registro. Una vez descargado, recomendamos ejecutar en un contenedor Distrobox por separado. Recomendamos que se instale en un contenedor con Ubuntu 24.04 y que cuente con la biblioteca Qt (se instala con sudo apt install libqt5multimedia5 libqt5xml5 libqt5script5 libqt5scripttools5 libqt5sql5).

Estos son los pasos a detalle:

• Crea el contenedor Ubuntu-pt: distrobox-create --name ubuntu-pt --image ubuntu:24.04
• Entrar al contenedor: distrobox-enter ubuntu-pt
• Instala el paquete deb con sudo apt install ./CiscoPacketTracer_900_Ubuntu_64bit.deb
• Ejecuta con packettracer
• Exporta distrobox-export --app packettracer

Fuente: Fedora Project

Otras formas#

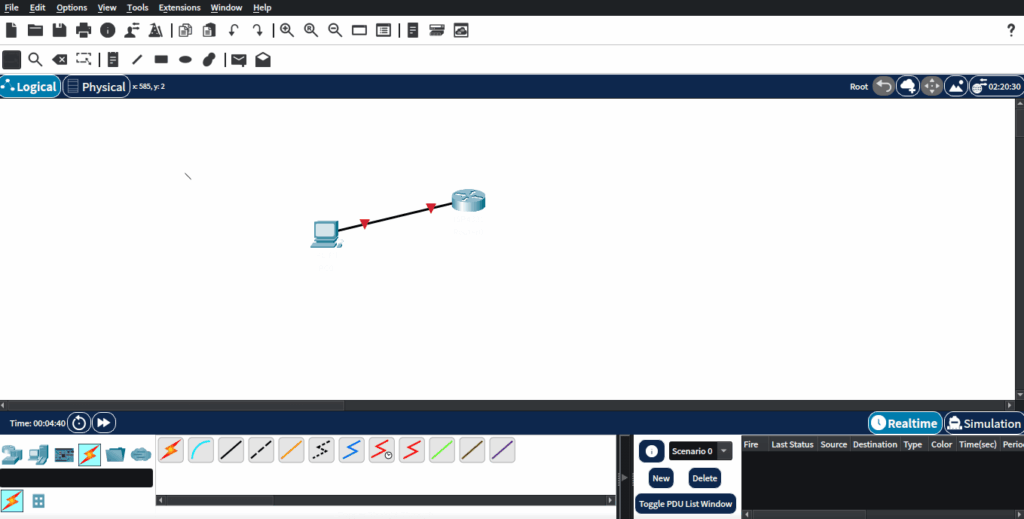

Por otro lado, se ha intentado portar el programa en Flatpak pero es imposible debido a las restricciones de licencia. También se ha intentado portar a Appimage, aunque el objetivo es reducir la dependencia del contenedor de Distrobox. Afortunadamente, el paquete deb incluye un paquete appimage que debe obtenerse extrayendo el archivo data dentro de ese paquete.

Interfaz#

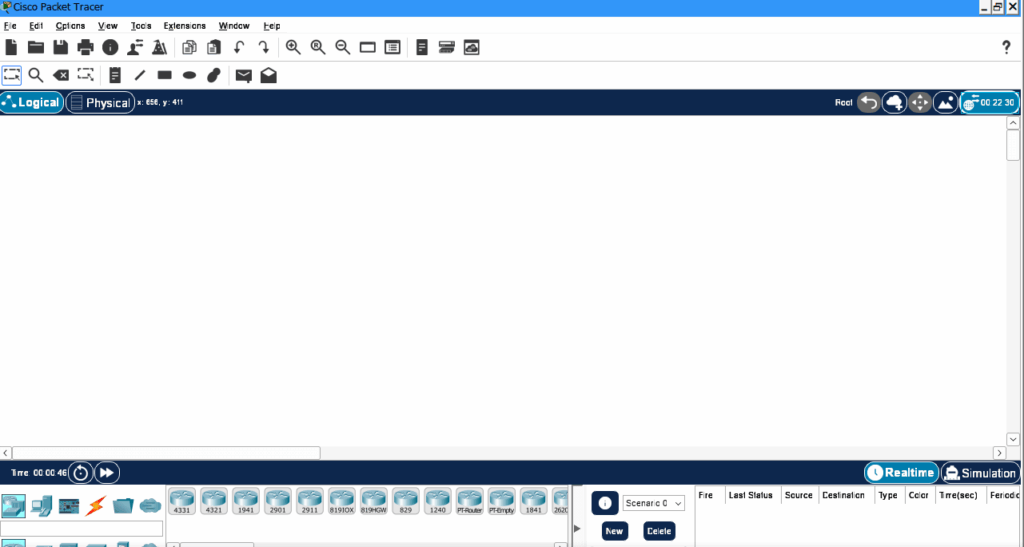

La interfaz de usuario de Cisco Packet Tracer es gráfica y fácil de usar. Incluye diversas herramientas para añadir dispositivos y equipos de red que se pueden conectar mediante cables o de forma inalámbrica, según convenga.

La pestaña «Lógica» permite visualizar la topología de la red. Desde allí, puedes acceder a cada enrutador o conmutador para utilizar la interfaz de texto, donde puedes introducir comandos que optimizan el envío de datos entre ordenadores. Esto facilita la configuración y gestión de la red de manera eficiente. Existen dos formas de identificar los privilegios en los comandos: el signo de «mayor que» y el signo numeral.

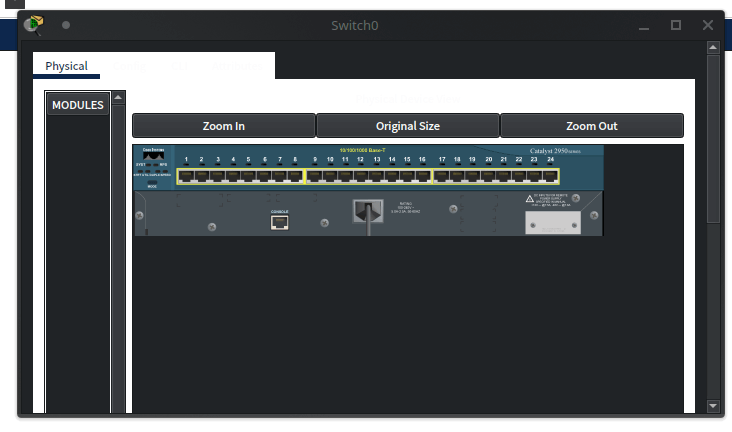

La pestaña «Física» muestra un esquema completo de cómo se conectan los dispositivos en un entorno realista, como una oficina, una ciudad o una región.

Para la primera vez que uses Cisco Packet Tracer, se te pedirá la conexión multiusuario. Es opcional y sirve para interoperar con varias instancias al mismo tiempo.

Creación de topología#

Hay varios tutoriales para aprender a utilizar el programa. Ten en cuenta que deberás conocer, como mínimo, cómo funciona un ordenador, qué es un conmutador y qué es un enrutador. En algunos casos se trabajan con dial-up. Un buen intercambio de datos dependerá de los modelos de los dispostivos.

Como los dispositivos no están conectados, deberás asignar la dirección IP y la máscara de red y conectar las computadoras (es el cable de color azul). Además, deberás configurarlas manualmente para que funcionen. Siempre hay que probar si están conectadas con el comando ping 192.168.0.x o similar.

El caso de la instalación de la vivienda#

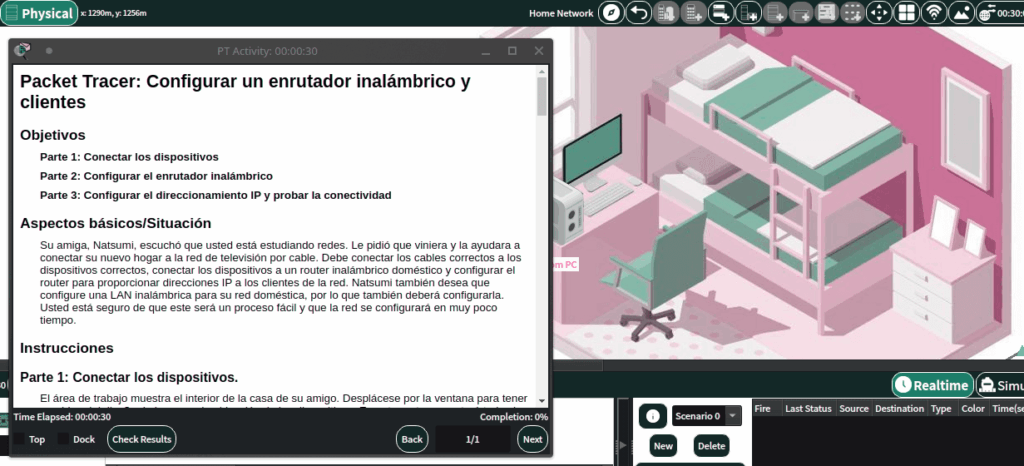

Los estudiantes que se inician en redes pueden consultar los primeros pasos en la pestaña Físico para cablear el proveedor de Internet en una casa y familiarizarse con el entorno real del programa. También pueden consultar los archivos de NetAcad para descargar ejercicios realistas.

A través del apartado de conexión en la interfaz de usuario, que suele representarse con un icono de luz, se puede conectar el ISP al módem y, posteriormente, al enrutador. El enrutador, que suele ser con cable, se conecta a los ordenadores o al televisor. A continuación, deberás asignar la IP mediante la configuración DHCP y, por último, realizar ajustes en el router con la ayuda del navegador web. Estos serán los primeros pasos para iniciarse en el mundo de las redes de telecomunicaciones.

Aquí hay un vídeo extenso de Network Warrios para entender mejor todas las herramientas de Cisco Packet Tracer sin rodeos.

Cambiar idioma al español#

Cisco Packet Tracer está en inglés por defecto. Para cambiar al español, tendrás que descargar el archivo correspondiente (Spanish.ptl) y colocarlo a la carpeta donde se encuentra el programa (suele llamarse pt y dentro de ella está languages). El archivo no es oficial y solo se ha probado en la versión 8.2.2. Luego, tendrás que ir a Preferences > Select Language.

Notas adicionales#

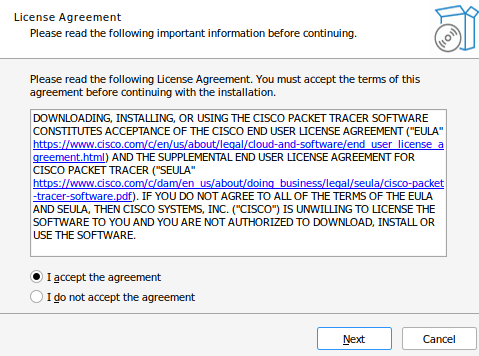

Aunque existen programas gratuitos y de fácil uso como GNS3, que no te condiciona a firmar un contrato para usarlo, Cisco Packet Tracer ofrece una interfaz de usuario muy completa para especializarte. Además, la empresa ofrece Cisco Modeling Labs, su versión más profesional, diseñada para topologías avanzadas en un entorno virtualizado. Puedes acceder al repositorio de GitHub para obtener una copia de la comunidad y probarla. Lamentablemente, tendrás que crear la topología desde cero para realizar las simulaciones.

Puedes revisar nuestra guía para puedes entrar en el mundo de la topología. Puedes complementar con otros programas como Wireshark para interceptar el tráfico y analizar el envío de contenido.

Fuente: GeeksforGeeks
